Barre de titane offre un rapport résistance/poids inégalé, jusqu'à deux fois supérieur à celui de l'acier inoxydable 316L, tout en résistant à la corrosion dans l'eau de mer, le chlore et les fluides corporels. Si l'application est une fixation aérospatiale certifiée ASTMB348 , un implant orthopédique régi par ASTM F136 et OIN 5832-3 , ou un boîtier de ballast en haute mer conçu pour une profondeur de 6 000 m, la barre de titane offre l'intégrité structurelle qu'aucun autre métal commercialement viable ne peut égaler à un poids comparable.
Ce guide présente les données mécaniques, les comparaisons nuance par nuance, les applications spécifiques à l'industrie, les considérations d'usinage et les réponses aux questions d'approvisionnement les plus urgentes, afin que les ingénieurs et les acheteurs puissent spécifier le stock de barres approprié dès la première commete.
Le stock de barres de titane est classé en qualités commercialement pures (CP) et nuances d'alliage de titane . Les quatre grades CP (grades 1 à 4) diffèrent uniquement par leur teneur en oxygène et en fer ; les nuances d'alliage introduisent des éléments tels que l'aluminium et le vanadium pour concevoir des profils mécaniques spécifiques.
Résistance ultime à la traction (UTS) : 240 MPa minimum ; Limite d'élasticité : 170 MPa minimum ; Densité : 4,51 g/cm³. Barreau de grade 1, régi par ASTMB348 Grade 1 , est la qualité CP la plus douce. Il est préféré pour les plaques tubulaires des usines de dessalement, les revêtements de réacteurs chimiques et les revêtements architecturaux où un formage à froid est requis.
UTS : 345 MPa minimum ; Limite d'élasticité : 275 MPa minimum ; Allongement : 20% minimum. La qualité CP la plus stockée. Les applications incluent les échangeurs de chaleur sous-marins offshore, les arbres d'hélice marins et les équipements de traitement électrochimique. ASTMB348 Grade 2 et OIN 9001 les certifications des usines sont des exigences stetard.
UTS : 550 MPa minimum ; Limite d'élasticité : 483 MPa minimum. Utilisé dans les composants d'implants chirurgicaux et les tuyauteries chimiques haute pression où les éléments d'alliage doivent être évités pour des raisons de biocompatibilité ou de corrosion.
UTS : 950 MPa minimum ; Limite d'élasticité : 880 MPa minimum ; Densité : 4,43 g/cm³ ; Limite de fatigue (10⁷ cycles) : ~620 MPa. L'alliage alpha-bêta contenant 6 % d'aluminium et 4 % de vanadium. Régi par ASTMB348 Grade 5 pour bar industriel et AMS 4928 pour l'aérospatiale. Il domine les pièces forgées d'aubes de turbine, les cadres structurels d'avions, les bras de suspension de voitures de course et les tiges orthopédiques à cycle élevé.
UTS : 860 MPa minimum ; Limite d'élasticité : 795 MPa minimum ; Teneur en oxygène ≤ 0,13 % en poids. La chimie extra-faible interstitielle (ELI) réduit l'oxygène, l'azote et le fer pour améliorer la ténacité à la rupture et la résistance à la fatigue dans les environnements de chargement cyclique. La norme obligatoire pour les implants orthopédiques porteurs : ASTM F136 et OIN 5832-3 . Utilisé dans les tiges fémorales de hanche, les cages intersomatiques vertébrales et les barres de piliers dentaires.
L'ajout de palladium (0,12 à 0,25 %) réduit considérablement le taux de corrosion des acides réducteurs tels que le chlorhydrique et le sulfurique. Préféré pour les équipements de traitement chimique où le grade 2 souffrirait de corrosion caverneuse. Régi par ASTMB348 Grade 7 .
Le tableau ci-dessous permet une analyse de substitution directe. Toutes les valeurs de titane font référence à une barre recuite selon ASTMB348 ; Les valeurs 316L font référence à la barre recuite ASTM A276.
| UTS (MPa) | 345 | 950 | 860 | 485 |
| Limite d'élasticité (MPa) | 275 | 880 | 795 | 170 |
| Densité (g/cm³) | 4.51 | 4.43 | 4.43 | 8.00 |
| Force spécifique (MPa·cm³/g) | 76.5 | 214.4 | 194.1 | 60.6 |
| Module élastique (GPa) | 103 | 114 | 114 | 193 |
| Allongement (%) | 20 | 10 | 10 | 40 |
| Température de service maximale. (°C) | 250 | 315 | 315 | 870 |
| Corrosion dans l'eau de mer | Excellent | Excellent | Excellent | Sensible aux piqûres |
À retenir : La barre en titane de grade 5 atteint une résistance spécifique 3,5 fois supérieure à celle de l'acier inoxydable 316L tout en pesant 45 % de moins par unité de volume, un avantage décisif pour les structures à poids critique.

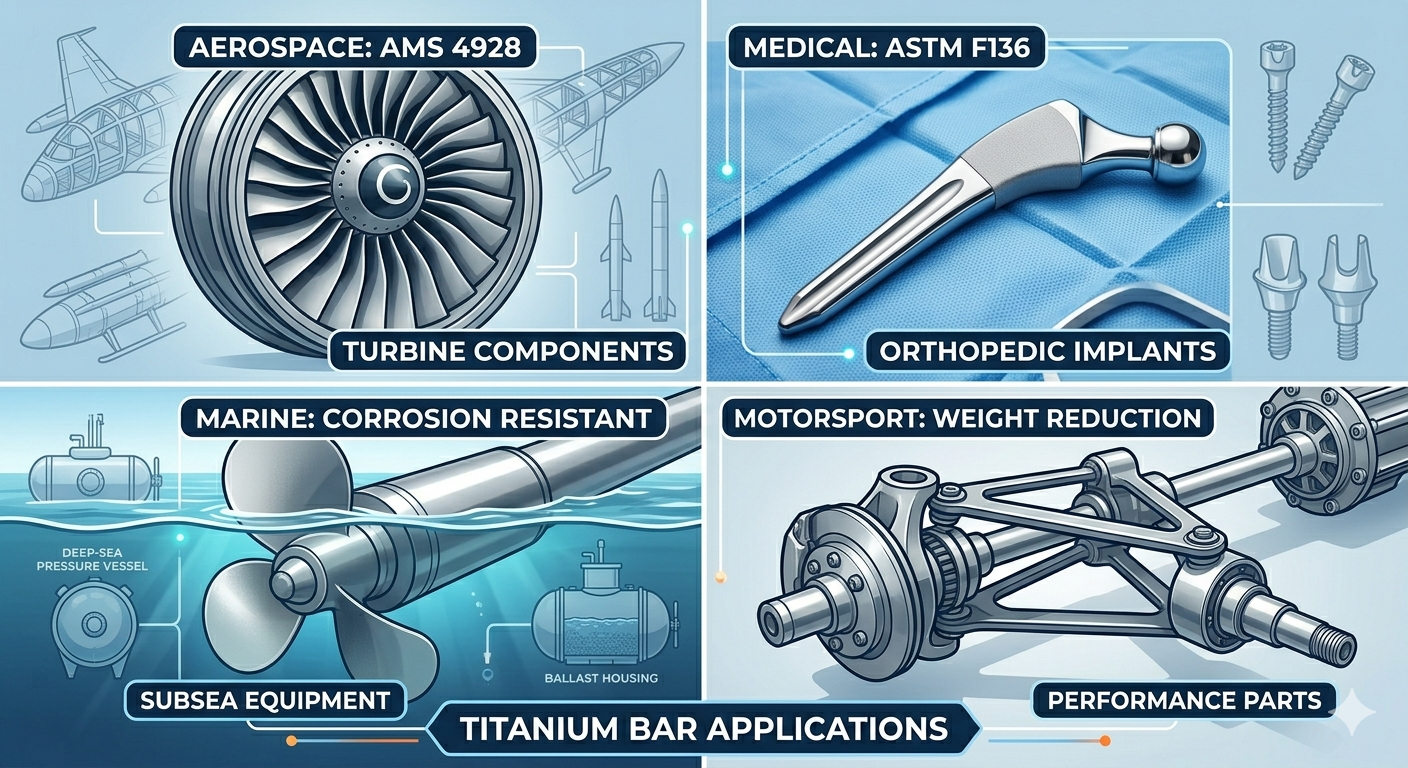

Les barres de titane constituent environ 15 à 20 % du poids structurel des avions commerciaux de nouvelle génération. Les applications critiques incluent :
La capacité d'ostéointégration du titane (la liaison directe à l'os vivant sans interface avec les tissus fibreux) le rend irremplaçable dans les implants porteurs. Barre de grade 23 ( ASTM F136, OIN 5832-3 ) est mandaté pour :
Le taux de corrosion des barres de titane dans l'eau de mer est effectivement 0,025 mm/an — contre 0,5 à 1,5 mm/an pour le 316L — ce qui permet d'obtenir des cycles de service de 25 ans sans entretien. Utilisations clés :
Dans les usines de chlore-alcali et les réacteurs de chimie humide, le titane surpasse l'Hastelloy à un coût par unité de volume inférieur. Les applications spécifiques incluent :
La réglementation de la Formule 1 autorise le titane dans les montants de suspension, les arbres de boîte de vitesses et les fixations de roues, où le gain de poids se traduit directement par le temps au tour. Barre de grade 5 usinée pour AMS 4928 fournit un 40 % de réduction de poids par rapport aux composants en acier équivalents sans perte de durée de vie en fatigue au seuil de 10⁷ cycles.
La barre en titane est disponible en profils ronds, hexagonaux, carrés et plats (rectangulaires). Le tableau suivant résume les dimensions standard du stock et les spécifications régissantes.
| Barre ronde | 6 mm – 300 mm | ASTMB348 | Gr.1, 2, 4, 5, 7, 23 | Arbres, ébauches de fixations, usinage d'implants |
| Barre hexagonale | 6 mm – 100 mm A/F | ASTMB348 | Gr.2, 5 | Production de boulons et d'écrous, tournage CNC |
| Barre Plate / Rectangulaire | Épaisseur 3 à 100 mm ; Largeur jusqu'à 300 mm | ASTMB265 (barre de bande/feuille) | Gr.1, 2, 5 | Supports structurels, chicanes d'échangeur de chaleur |
| Barre ronde aérospatiale | 25mm – 200mm | AMS 4928 | Gr.5 (Ti-6Al-4V) | Composants de structure d'avion, disques de turbine |
| Barre ronde implantaire | 10mm – 80mm | ASTM F136 / OIN 5832-3 | Gr.23 (Ti-6Al-4V ELI) | Tiges orthopédiques, matériel vertébral |
Les options de finition de surface incluent : décalaminé à chaud (HRD) , recuit brillant étiré à froid (CDBA) et rectifié sans centre (tolérance ±0,05 mm). Les applications aérospatiales et médicales exigent généralement des barres rectifiées sans centre avec une traçabilité du certificat d'usine jusqu'au numéro de chaleur.

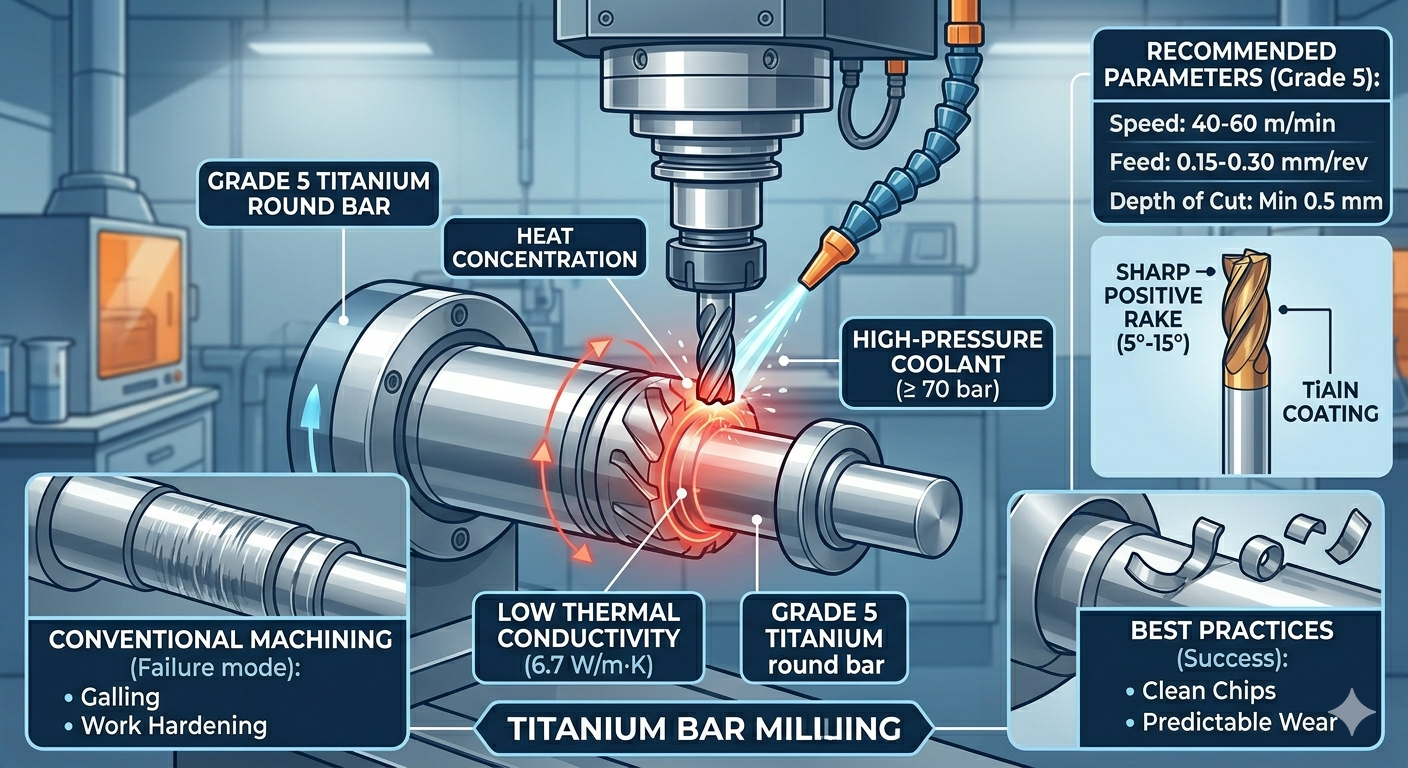

La faible conductivité thermique du titane ( 6,7 W/m·K pour la 5e année , contre 16,3 W/m·K pour le 316L), la chaleur se concentre au niveau de l'arête de coupe plutôt que de se dissiper à travers la puce. Sans paramètres de processus corrects, les arêtes rapportées, l'écrouissage et le grippage de l'outil entraînent une défaillance rapide de la plaquette et un rejet dimensionnel.
Pour le fraisage de barres Grade 5, fraisage en montée (conventionnel : à éviter) avec Fraises en bout à 3 ou 5 cannelures avec revêtement TiAlN à une vitesse de surface de 60 à 80 m/min, la durée de vie de l'outil est supérieure à 30 minutes par arête. Le perçage nécessite un liquide de refroidissement traversant la broche ; Les cycles de perçage avec débourrage de 1 × diamètre empêchent l'accumulation de copeaux et le grippage thermique dans les trous profonds.
Les grades CP (grades 1 à 2) machinent environ 30% plus facilement que le grade 5 en raison de leur résistance inférieure, mais leur nature gommeuse nécessite toujours un outillage pointu et un contrôle positif des copeaux.
L'achat de barres en titane pour les applications critiques doit spécifier la chaîne de documentation suivante pour garantir la traçabilité et la conformité :
| Formabilité à froid maximale, faible résistance | Grade 1 | ASTMB348 | Oxygène le plus bas, ductilité la plus élevée |
| Résistance générale à la corrosion, résistance modérée | Grade 2 | ASTMB348 | Meilleur équilibre entre coût et performance CP |
| Résistance maximale, aérospatiale / sport automobile | Grade 5 | ASTMB348 / AMS 4928 | 950 MPa UTS, base de données de fatigue éprouvée |
| Implants orthopédiques porteurs | Grade 23 | ASTM F136 / OIN 5832-3 | Chimie ELI, ténacité supérieure |
| Service d'acide réducteur (HCl, H₂SO₄) | Grade 7 | ASTMB348 Grade 7 | L'ajout de Pd élimine la corrosion caverneuse |
| Barres d'implants dentaires (fraisage CAD/CAM) | 4e année ou 23e année | OIN 10271 / ASTM F136 | Option sans alliage (Gr.4) ou haute fatigue (Gr.23) |
Grade 2 est du titane commercialement pur : aucun élément d'alliage, UT 345 MPa , une excellente résistance à la corrosion et une formabilité facile à froid. C'est le choix rentable pour les équipements de traitement chimique, les échangeurs de chaleur marins et les instruments médicaux qui ne supportent pas de charges structurelles. Catégorie 5 (Ti-6Al-4V) est un alliage alpha-bêta avec UTS 950 MPa - près de 3 fois plus résistant - mais il coûte 20 à 30 % de plus par kilogramme et est nettement plus difficile à usiner. Choisissez le grade 5 chaque fois que le composant est porteur, critique en fatigue ou que le poids doit être minimisé. Choisissez le grade 2 lorsque la résistance à la corrosion est le facteur principal et que les charges mécaniques sont faibles.
Trois propriétés se combinent pour rendre le titane difficile : (1) Faible conductivité thermique (6,7 W/m·K) signifie que la chaleur ne peut pas s'échapper à travers la puce : elle s'accumule à la pointe de l'outil, accélérant l'usure ; (2) Haute réactivité chimique à température élevée, le titane se soude (fiel) sur le tranchant, produisant un tranchant accumulé ; (3) Écrouissage - la surface durcit à chaque passage, donc le passage suivant doit couper en dessous de cette couche. Une gestion correcte de la vitesse de coupe (≤ 60 m/min), du liquide de refroidissement haute pression (≥ 70 bar), de l'outillage à coupe positive et d'une profondeur de coupe minimale de 0,5 mm résout ces trois problèmes et donne une durée de vie prévisible à l'outil.
Oui. Le titane forme une couche d'oxyde de TiO₂ stable et inerte qui empêche la libération d'ions dans les tissus. Des décennies de preuves cliniques confirment une cytotoxicité négligeable et aucun rapport de réponse allergique systémique, contrairement aux alliages contenant du nickel. Pour la conformité réglementaire, la biocompatibilité est régie par OIN 10993-1 (évaluation biologique des dispositifs médicaux) et OIN 10993-5 (tests de cytotoxicité). La conformité au niveau des matériaux est confirmée par ASTM F136 (Niveau 23 pour les implants) et OIN 5832-3 . A noter que certains patients présentent une sensibilité au vanadium ; dans ces cas, les alliages sans vanadium tels que Ti-6Al-7Nb (ISO 5832-11) sont précisés à la place.
La barre de titane peut être soudée à l'aide Soudage GTAW (TIG) avec fil d'apport de qualité adaptée. L'exigence critique est protection contre les gaz inertes : le titane absorbe l'oxygène, l'azote et l'hydrogène au-dessus de 400 °C, provoquant une fragilisation. Cela nécessite des protections contre les gaz de fuite et de support (argon à 99,999 %), une propreté de la zone de soudure (essuyage IPA, pas de graisse) et un contrôle strict de la température entre les passes en dessous de 150 °C. La qualité de la soudure est vérifiée par AWS D1.9 (titane structurel) ou ASME Section IX (équipement sous pression). Le traitement thermique après soudage (PWHT) à 540–600 °C sous vide ou sous argon est utilisé pour soulager les contraintes résiduelles dans les soudures de grade 5.
Les alliages d'aluminium (par exemple, 7075-T6 : UTS 572 MPa, densité 2,81 g/cm³, résistance spécifique ~204 MPa·cm³/g) correspondent ou dépassent légèrement le titane de grade 5 en termes de résistance spécifique à température ambiante. Cependant, le titane conserve propriétés mécaniques complètes jusqu'à 315 °C où l'aluminium se dégrade fortement au-dessus de 150 °C. Le titane offre également une résistance supérieure à la corrosion sans traitement de surface et offre un seuil de fatigue plus élevé. Le choix technique est le suivant : l'aluminium pour les structures non thermiques et sensibles aux coûts ; titane pour les applications à section chaude, critiques en fatigue ou dans des environnements corrosifs où la masse est également limitée.
