Choisir le bon disque rond en titane industriel se résume à trois décisions fondamentales : nuance d'alliage, tolérances dimensionnelles et état de surface . Si vous réussissez ces trois éléments, le disque fonctionnera de manière fiable dans les environnements aérospatiaux, médicaux, chimiques ou marins. Si vous vous trompez, vous risquez une panne prématurée, des pièces rejetées ou un budget gaspillé. Ce guide guide les acheteurs à travers tous les facteurs critiques avec des données spécifiques afin que vous puissiez acheter en toute confiance.
Le rapport résistance/poids du titane est d'environ deux fois celui de l'acier inoxydable avec environ 40 % de poids en moins. Sa résistance à la corrosion dans l’eau de mer, les environnements riches en chlore et les fluides corporels humains est inégalée par la plupart des métaux courants. Pour les applications industrielles exigeantes, ces propriétés justifient un prix plus élevé qui s'étend généralement 5 à 10 fois plus élevé que l'acier inoxydable 316L par kilogramme.
Les disques ronds sont spécifiquement utilisés comme sièges de soupapes, roues de pompe, ébauches de brides, composants d'échangeur de chaleur, ébauches d'implants chirurgicaux et raccords de cloison aérospatiale. La géométrie – plate, circulaire et symétrique – en fait des points de départ polyvalents pour l'usinage CNC.

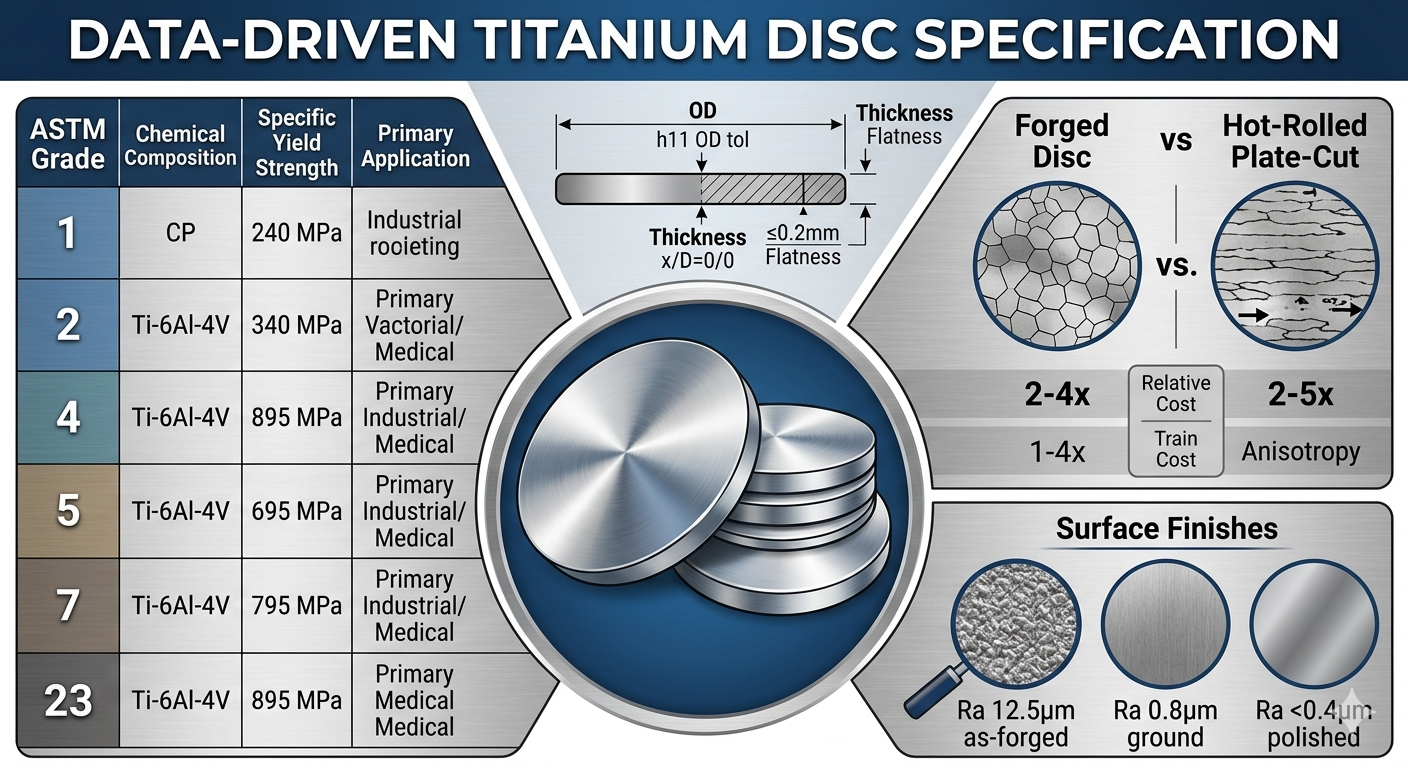

Le titane n'est pas un matériau unique. Il existe plus de 30 qualités désignées par l'ASTM, mais la plupart des acheteurs industriels travaillent sur une liste restreinte de six. Choisir la mauvaise qualité est l’erreur la plus coûteuse que vous puissiez commettre.
| 1re année | Commercialement pur (CP) | 240 MPa min. | Meilleure formabilité, résistance à la corrosion la plus élevée | Traitement chimique, échangeurs de chaleur |
| 2e année | Commercialement pur (CP) | 345 MPa min.. | Le plus largement stocké, excellente soudabilité | Tuyauterie industrielle, quincaillerie marine |
| 4e année | Commercialement pur (CP) | 550 MPa min. | La plus haute résistance parmi les qualités CP | Implants chirurgicaux, composants de cellule |
| Catégorie 5 (Ti-6Al-4V) | Alliage alpha-bêta | 895 MPa min. | Résistance maximale, excellente résistance à la fatigue | Aéronautique, sport automobile, structures à fortes charges |
| 7e année | CP Palladium | 345 MPa min.. | Résistance supérieure aux acides réducteurs | Environnements acides sulfurique/chlorhydrique |
| 2e année3 (Ti-6Al-4V ELI) | Alliage alpha-bêta | 828 MPa min. | Interstitiels extra faibles pour la biocompatibilité | Implants orthopédiques, dispositifs chirurgicaux |
Le grade 2 est la valeur par défaut pour la plupart des acheteurs industriels car il équilibre la résistance à la corrosion, l'usinabilité et la disponibilité. Passez au niveau 5 uniquement lorsque les charges structurelles l’exigent. Choisissez le grade 7 ou le grade 12 lorsque l'environnement comprend des acides réducteurs qui pourraient attaquer les grades CP standard.
Un disque rond en titane a quatre dimensions clés. Chacun doit être clairement spécifié dans votre bon de commande pour éviter des pièces incompatibles.
Les disques d'origine standard sont disponibles auprès de 10 mm à 1 000 mm de diamètre extérieur , bien que la plupart des stocks d'entrepôt se regroupent entre 50 mm et 500 mm. Pour les diamètres extérieurs supérieurs à 600 mm, attendez-vous à des délais de commande personnalisés de 8 à 14 semaines. Spécifiez la classe de tolérance : h11 (±0,1–0,4 mm) pour un usage industriel général, ou h8/h9 pour les assemblages à ajustement précis.
Les disques vont généralement de 1 mm à 150 mm d'épaisseur . En dessous de 3 mm, la planéité devient critique : le gauchissement lors du laminage à chaud peut provoquer des erreurs de parallélisme dépassant 0,5 mm par 100 mm, ce qui est inacceptable pour les applications de vannes ou de joints. Spécifiez une tolérance de planéité (par exemple, faux-rond total de l'indicateur ≤0,2 mm) sur tout disque d'une épaisseur inférieure à 5 mm.
Un rapport inférieur à 1:10 (épaisseur inférieure à 10 % du diamètre) est considéré comme un disque mince et est sujet à la déformation lors de l'usinage et du traitement thermique. Si votre application nécessite un rapport inférieur à 1:15, demandez un recuit de détente dans le cadre des conditions de fourniture.
Pour les pièces rotatives telles que les roues, la tolérance de masse compte autant que la tolérance dimensionnelle. Spécifiez un écart de poids maximum de ±0,5% si le disque sera utilisé dans un ensemble rotatif équilibré. Les disques déséquilibrés dans les applications à grande vitesse peuvent induire des fréquences de vibration qui endommagent les roulements en des milliers d'heures de fonctionnement.
La manière dont le disque a été fabriqué affecte directement ses propriétés mécaniques et son intégrité interne. Trois filières de production dominent le marché :
Pour les applications industrielles générales (brides, entretoises, utilisation structurelle non critique), les disques découpés en plaques sont économiques. Pour les pièces soumises à des charges cycliques ou critiques pour la sécurité, spécifiez toujours forgées.
La finition de surface affecte les performances d’étanchéité, la résistance à la fatigue, la biocompatibilité et les coûts d’usinage en aval. Les fournisseurs proposent plusieurs conditions standards :
N'achetez jamais de disques industriels en titane sans un rapport d'essai de matériau (MTR). Un MTR légitime documente la composition chimique (conforme à ASTM B265, AMS 4928 ou équivalent), les résultats des tests mécaniques (limite d'élasticité, UTS, allongement), le numéro de chaleur/lot et l'accréditation de l'usine (généralement ISO 17025 ou NADCAP).
Pour des secteurs réglementés spécifiques, des certifications supplémentaires s’appliquent :
Demandez une traçabilité thermique complète. Un fournisseur réputé peut retracer n'importe quel disque jusqu'à l'indice de fusion d'origine dans l'usine de titane, ce qui est essentiel pour l'analyse des défaillances et les audits réglementaires.

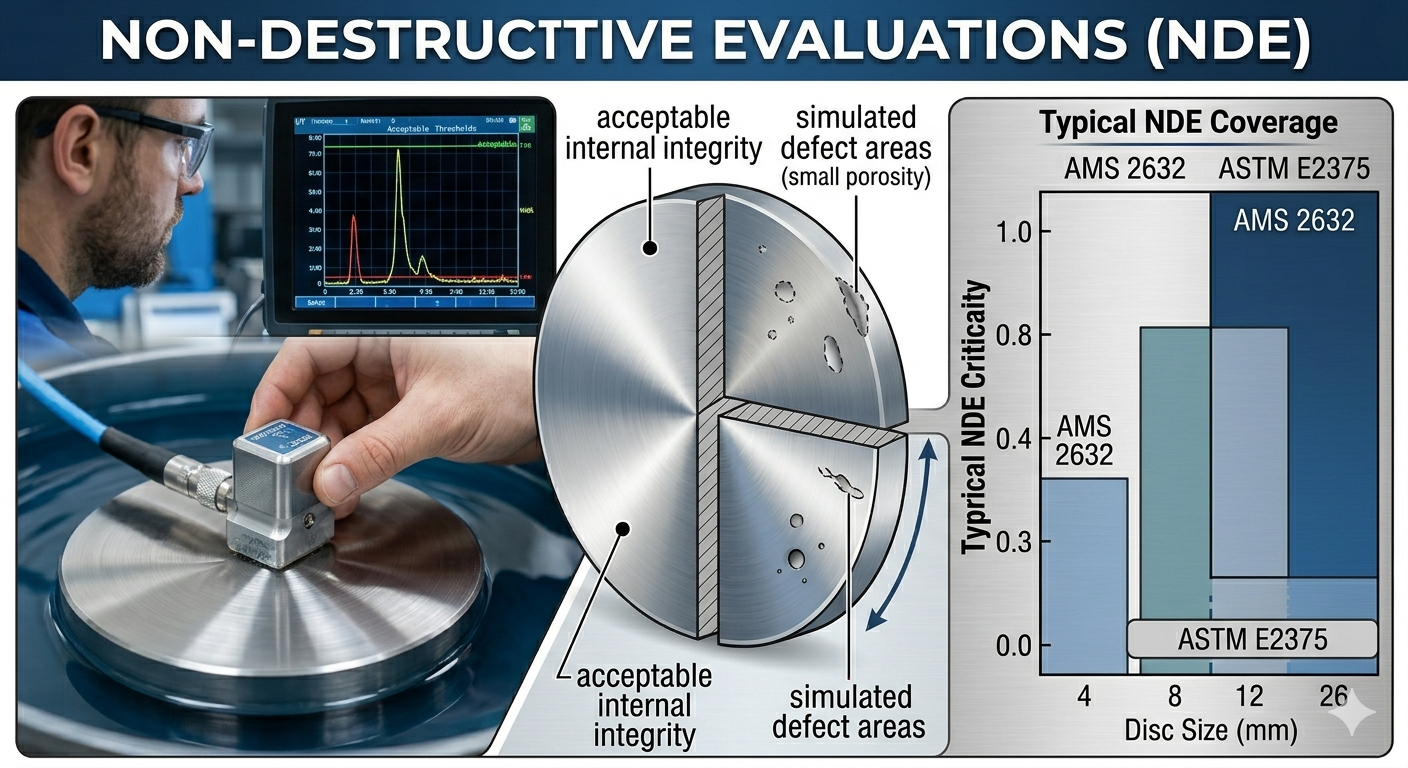

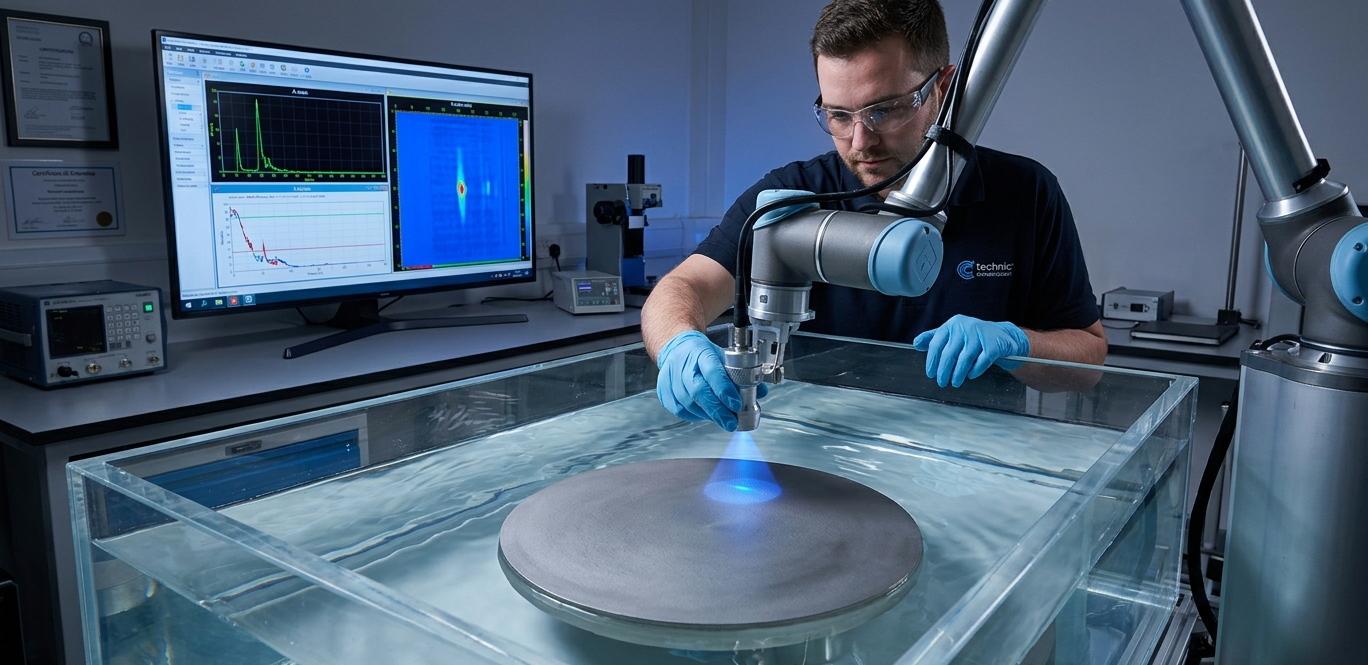

Les défauts internes – porosité, inclusions, laminages – ne peuvent pas être détectés visuellement. Pour les disques qui supporteront des charges structurelles ou seront utilisés dans des assemblages critiques, spécifiez NDE dans votre bon de commande. Les méthodes courantes incluent :
En règle pratique : exiger LPI pour tous les disques critiques pour la sécurité et UT pour les disques forgés de plus de 25 mm d'épaisseur . Pour le stock industriel général soumis à des charges modérées, le NDE peut être omis pour contrôler les coûts.
Le lieu d'achat affecte le prix, les délais de livraison, la qualité de la documentation et le risque de contrefaçon, autant de préoccupations importantes dans la chaîne d'approvisionnement en titane.
L'achat direct auprès des producteurs primaires (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) offre la meilleure traçabilité et le prix au kilogramme le plus bas en volume. Les quantités minimales de commande commencent généralement à 500 à 2 000 kg , avec des délais de livraison de 12 à 20 semaines pour les dimensions personnalisées. Idéal pour les programmes à volume élevé et à long terme.
Les distributeurs certifiés AS9120B ou ISO 9001 proposent des produits découpés sur mesure avec une traçabilité MTR complète. Les délais de livraison sont généralement 1 à 3 semaines pour les qualités et dimensions standards. Le supplément de prix par rapport au prix direct à l'usine est de 15 à 40 %, mais les quantités minimales de commande sont bien inférieures (parfois aussi petites qu'une seule pièce). Il s’agit du canal approprié pour la plupart des acheteurs industriels.
Les marchés en ligne et les traders au comptant peuvent proposer des prix attractifs mais comportent un risque élevé de contrefaçon et de mauvaise qualité. Une enquête de la FAA de 2019 a découvert des pièces en titane avec des MTR falsifiés dans la chaîne d'approvisionnement de l'aérospatiale – un problème qui persiste dans l'ensemble de l'industrie. N'achetez jamais de disques en titane critiques pour la sécurité auprès de fournisseurs ponctuels non vérifiés sans vérification chimique indépendante (analyse XRF ou OES).
Le prix du titane est volatil et lié aux prix des éponges brutes, aux coûts énergétiques et aux cycles de la demande aérospatiale. Cependant, les fourchettes de prix approximatives des distributeurs pour les disques d'origine (d'après les données récentes du marché) fournissent des références utiles :
| 2e année CP | 100 mm × 10 mm | 18 $ à 35 $ | Découpé en plaque, tel que laminé |
| 2e année CP | 300 mm × 20 mm | 160 $ à 280 $ | Découpé en plaque, tel que laminé |
| Ti-6Al-4V de qualité 5 | 100 mm × 10 mm | 45 $ à 80 $ | Coupe en barre ou en plaque |
| Ti-6Al-4V de qualité 5 | 200 mm × 30 mm | 350 $ à 600 $ | Disque forgé, certifié AMS |
| 2e année3 ELI | 80 mm × 15 mm | 90 $ à 150 $ | Qualité médicale, ASTM F136 |
Les principaux facteurs de coûts, au-delà des matières premières, sont : les exigences NDE (10 à 25 %), les tolérances serrées (15 à 40 %), le meulage de surface (15 à 100 $ par disque) et la documentation de certification (50 à 200 $ par commande pour les documents NADCAP/AS9100).
Utilisez cette liste de contrôle pour vérifier que vos spécifications d'achat sont complètes avant d'envoyer une demande de devis (RFQ) :
Une demande d'offre complète couvrant les dix points produira des devis comparables de plusieurs fournisseurs et réduira considérablement le risque de recevoir des pièces qui échouent à l'inspection à l'arrivée.
